1. 概述 ZW□-12型户外高压交流真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断，关合电力系统的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。本产品可与控制器配套，能满足配电自动化系统要求并能可靠有效的完成传统的重合器功能。 |
 |
2. 特点
◆无SF6温室气体，零表压，绿色环保；
◆固体绝缘技术，高压回路完全包封在固体绝缘材料中，具有较高的绝缘强度、机械强度；
◆优异的防污秽和盐雾能力，实现完全免维护。
◆积木式结构结合高性能、长寿命的润滑剂及高耐腐蚀的表面处理，延长产品维护周期，降低维护成本。
◆断路器主回路和操动机构安装同一基座上，单独装配调试后再整体装入断路器外壳中，提高了装配精度及生产效率。
3. 技术参数
|
序号 |
额定参数 |
单位 |
参数值 |
|
|
1 |
额定电压 |
kV |
12 |
|
|
2 |
额定绝缘水平 |
1min工频耐受电压（有效值） |
kV |
42（干）/34（湿）/48（断口） |
|
雷电冲击耐受电压（峰值） |
kV |
75/85(断口) |
||
|
3 |
额定频率 |
Hz |
50 |
|
|
4 |
额定电流 |
A |
630 |
|
|
5 |
额定短时耐受电流 |
kA |
20．25 |
|
|
6 |
额定峰值耐受电流 |
kA |
50．63 |
|
|
7 |
额定短路持续时间 |
s |
4 |
|
|
8 |
额定短路开断电流 |
kA |
20,25 |
|
|
9 |
额定短路关合电流（峰值） |
kA |
50,63 |
|
|
10 |
分、合闸电磁铁额定电压 |
V |
AC/DC110;AC/DC220 |
|
|
11 |
辅助回路额定电压 |
V |
AC/DC110;AC/DC220 |
|
|
12 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
|
|
13 |
机械寿命 |
次 |
10000 |
|
|
14 |
额定短路开断次数 |
次 |
30 |
|
|
15 |
触头开距 |
mm |
9±1 |
|
|
16 |
接触行程（超行程） |
mm |
3.5±0.5 |
|
|
17 |
三相分、合闸不同期 |
ms |
≤2 |
|
|
18 |
触头合闸弹跳时间 |
ms |
≤2 |
|
|
19 |
平均分闸速度 |
m/s |
1.1-1.4 |
|
|
20 |
平均合闸速度 |
m/s |
0.5-0.9 |
|
|
21 |
分闸时间 |
ms |
≤50 |
|
|
22 |
合闸时间 |
ms |
≤70 |
|
|
23 |
额定合、分闸操作电压 |
v |
AC/DC110;AC/DC220 |
|
|
24 |
储能电机额定电压 |
w |
40 |
|
|
25 |
储能时间 |
s |
≤15 |
|
|
26 |
各相导电回路电阻 |
μΩ |
≤120 |
|

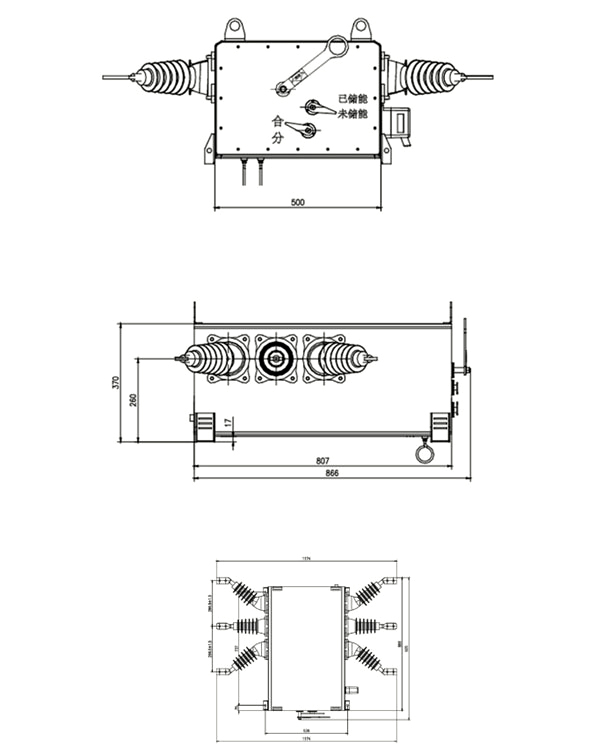

4. 外形尺寸
