1. 概述
FZN163-40.5D系列真空负荷开关和FZRN40.5-40.5D系列真空负荷开关-熔断器组合电器是为了适应现代中压设备发展需要而设计研发的供电设备，它吸收了国内外同类产品的精华，且具有独特的创新。适用于交流50Hz，额定电压40.5kV的网络中，是专为风力发电，太阳能发电的35kV系统设计的，可以用于风力发电塔筒内壁挂安装，亦可作为独立电器单元应用于40.5kV电力系统中或箱式变电站内。

2. 特点

对比项目	现设计方案	原设计方案
对比项目	说明	说明
操作机构	采用专用的断路器机构，二次元件独立设计，易于更换、机械寿命长、性能稳定可靠	沿用10kv负荷开关操作机构，操作功小，性能稳定性差
隔离刀闸	设置隔离刀闸，将隔离刀闸独立置于出线室，检修更换熔断器安全系数高	主流产品不具备隔离断口，检修和更换熔断器安全系数差
箱变隔室分隔	隔离开关，主开关独立布置在完全独立的隔室内，检修操作互补影响	所有元件均处于一个隔室，更换熔芯需要临时加绝缘隔板，检修维护极为不便
接地范围	设计专用接地开关，增加隔离开关的接地点，隔离开关分闸时，主开关即可完全接地，接地范围更广	只有单纯的变压器侧接地，熔断器熔断时，主开关侧出于悬浮电位状态
箱变利用率	隔离开关转轴处于高压进线侧，隔离开关分闸时刀闸不带电，箱变不需设计专门的安全距离	隔离开关转轴处于高压进线侧，隔离刀闸始终处于带电状态，箱变设计需要留出足够的安全距离
导体连接	使用专用的一体化穿墙套管，导体直接贯穿，并设计均压屏蔽环，电场分布均匀，绝缘性能强，箱变高度设计不需考虑安全距离	使用普通的穿墙套管＋铜排连接，箱变高度较高，长期运行容易污染，导致绝缘击穿
绝缘设计	采用增强型外爬距绝缘设计，高压导体全部圆角处理，电场分布均匀	外爬距设计不合理，导体设计电场分布差，其耐环境污秽、湿度的能力较差
断路器方案	断路器方案和负荷开关方案统一设计，外形尺寸保持一致，CT布置在主开关上，箱变设计统一，占地面积小	负荷开关方案没有考虑断路器方案，断路器方案未单独设计，外形差异大，CT安装位置不合理，箱变设计工作复杂，体积控制不合理

3.技术参数

序号	项目		单位	参数
1	额定电压		kV	40.5
2	频率		Hz	50
3	1min工频耐压	相间、对地/隔离断口	kV	95/110
4	雷电冲击耐压	相间、对地/隔离断口	kV	185/215
5	控制回路工频耐压1min		kV	2
6	负荷开关	额定电流	A	630-1250
7		额定有功负载开断电流	A	630-1250
8		额定闭环开断电流	A	630-1250
9		5%额定有功负载开断电流	A	25
10		额定热稳定电流（有效值）	kA/s	20-25/A
11		额定动稳定电流（峰值）	kA	50-63
12		额定短路关合电流（峰值）	kA	50-63
13	组合电器	额定电流	A	125
14		预期短路开断电流（有效值）	kA	3.5
15		预期短路关合电流（峰值）	kA	80
16		额定转移电流	A	3150
17		熔断器撞击器输出能量	J	≤4
18	熔断器	额定电流	A	630-1250
19		额定短路开断电流	kA	20-31.5
20		额定短时耐受电流/时间	kA/s	20-31.5/4
21		额定峰值耐受电流	kA	50-80
22		额定操作顺序		O-0.3S-CO-180S-CO
23	机械寿命	真空负荷开关灭弧室	次	5000
24		断路器灭弧室	次	10000
25		隔离开关	次	3000
26		接地开关	次	3000
27	弹簧操作机构工作电压		V	AC、DC220,110

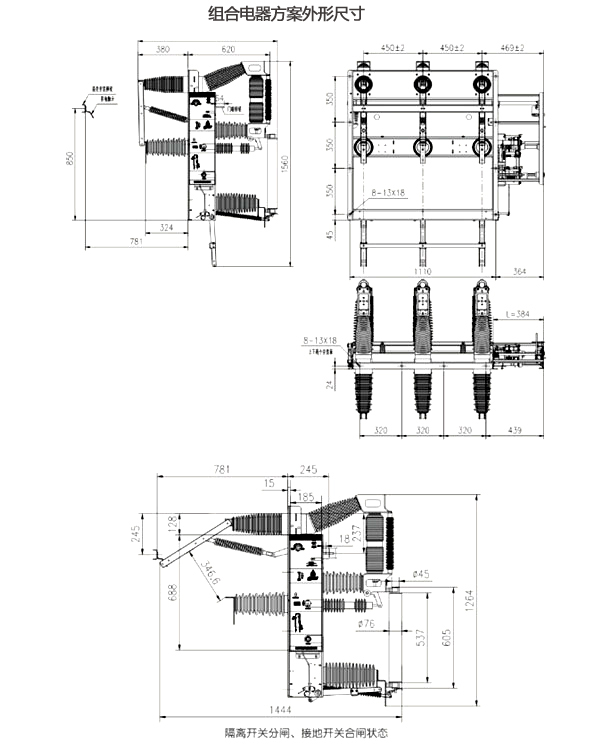

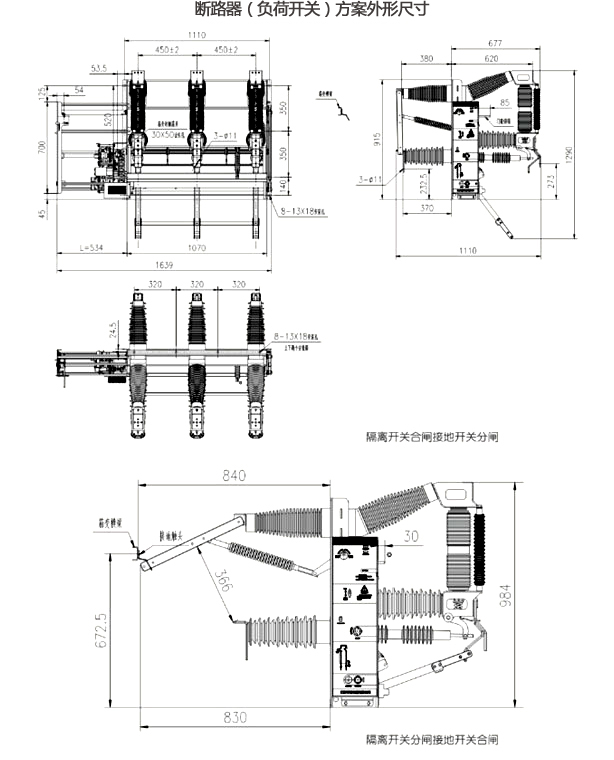

4.外形尺寸

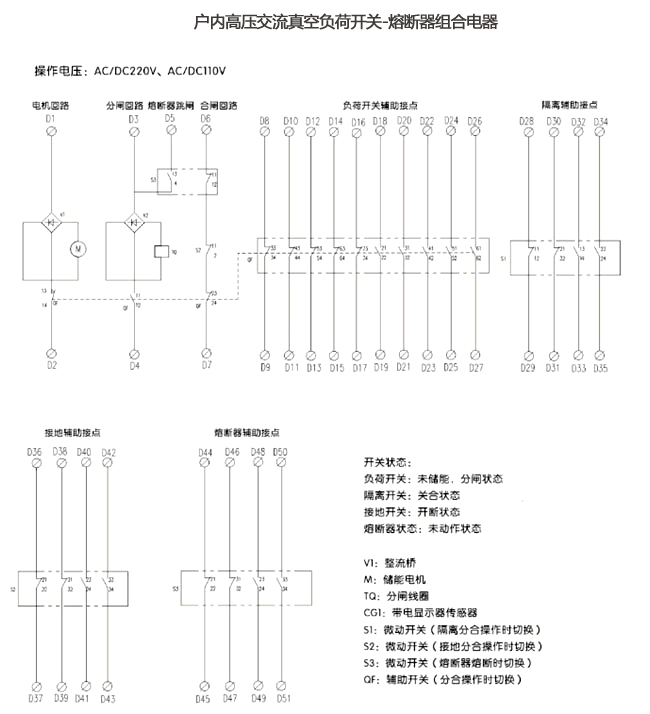

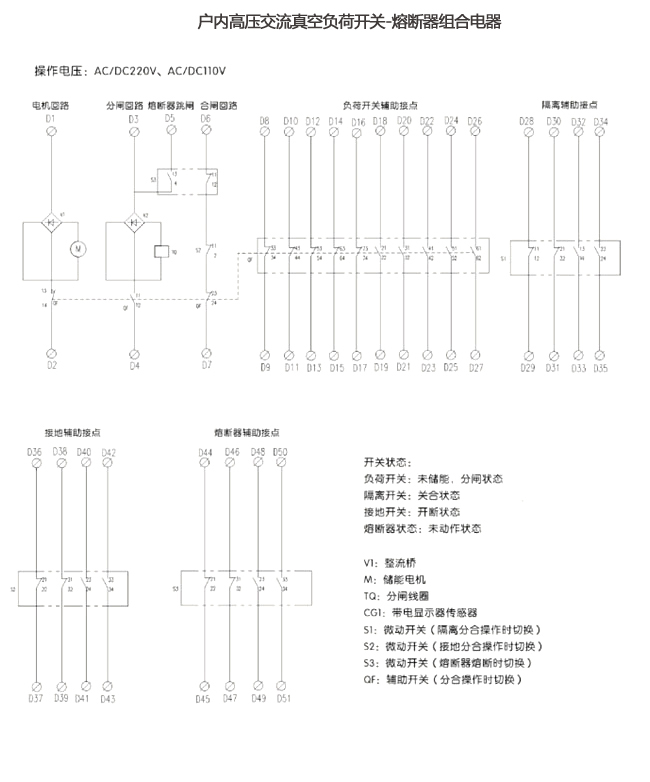

5.原理图

6.订货表

一次主回路参数
风电开关型号：____________________________________________________________________
风电开关类型：	□带隔离	□带接地	□带熔断器脱扣	□其它_________
风电开关额定电流：		□630A	□1250A
所配熔断器最大熔断电流：		□63A	□100A

操作机构
□手动操作	□手动操作电动分闸		□电动操作（含手动操作）
电动操作电压：	□AC V	□DC V
（注：电动操作常规配有三开三闭主回路辅助接点）

使用环境
海拔高度：	□1000米及以下	□2000米	□3000米	□其他
环境温度：	□﹢50℃~-25℃	□其它
使用地区：	□普通	□海边海浓盐雾	□其他

可选附件
□开关上配传感器		□开关下配传感器
□高压带电显示器DXN-40.5/T（提示型）
□高压带电显示器DXN-40.5/Q（强制闭锁型）
□程序锁
□闭锁电磁铁：	□DC V	□AC V
□高压限流熔断器： A 支
□过流脱扣器：数量只		电流：□3A	□5A
□隔离辅助接点：		□二开二闭
□接地辅助接点：		□二开二闭
□主回路辅助接点：		□五开五闭
□熔断器脱扣辅助接点：		□二开二闭
