VHM-12手车式

新信息来源:未知发布时间:2016-04-29

1. 概述
        VHM永磁真空断路器是江苏华唐电器有限公司在广泛、深入的市场调查基础上,结合国内外先进的产品技术及产品经验,自行开发设计的新一代中压真空断路器元件产品,产品采用优化设计的真空灭弧室及固体绝缘技术,配以模块化单稳态永磁操动机构进行操作控制,结构简单,易用,实现免维护。产品可配装在650mm、800mm、1000mm的中置式开关柜内,接口尺寸与行业主流产品一致,完全互换。
        VHM真空断路器是新型的户内开关设备,主要用于额定电压12kV,额定频率50~60HZ的三相交流电力系统,具有结构紧凑、可靠性高、操作震动小、易维护等优点。可广泛应用在电厂、钢厂、冶金、石化、交通、楼宇等工矿企业。作为保护高压电动机、变压器、线路故障等负载的开关设备。


2. 特点
◆一体式模块化单稳态永磁操动机构,机构简单,便于安装维护。
◆采用电容器为分合闸线圈储能,可装配各种闭锁机构以防止误操作。
◆外部的筒形静铁芯和上下两端盖构成主要的支撑部件,内部安装动铁芯及永磁体构成导磁回路。

3. 技术参数

额定电压

额定电压

Ur[kV]

12

1min工频耐受电压

相间及对地

Ud(1min)[kV]

42

断口间

48

雷电冲击耐受电压

相间及对地

Up[kV]

75

断口间

85

控制回路工频耐压(1min)

[V]

2000

控制回路电源电压

[V]

AC 110/220、DC 110/220

额定频率

Fr[Hz]

50/60

额定操作顺序



20kA-40kA:0-0.3s-CO-180s-CO
50kA:0-180s-CO-180s-CO

额定电流

额定电流

Ir[A]

630

1250

2000

3150

4000①

1600

2500

额定短路开断电流

Ics[kA]

20

20

31.5

31.5

40

25

25

40

40



31.5

31.5









40







额定短时耐受电流(4s)

Ik[kA]

20

20

31.5

31.5

40

25

25

40

40



31.5

31.5









40







额定峰值耐受电流

Ip[kA]

50

50

80

80

100

63

63

100

100



80

80









100







额定电容器组开断电流

[A]

400

额定电容器组关合涌流

[kA](4250Hz)

20

机械特性

机械寿命

30000/20000②

电气寿命



E2

分闸时间

[ms]

20-50

燃弧时间

[ms]

10-15

全开断时间

[ms]

30-65

合闸时间

[ms]

35-70



① 4000A需强制冷风
②额定短路开断电流40kA或50kA时机械寿命为20000次。

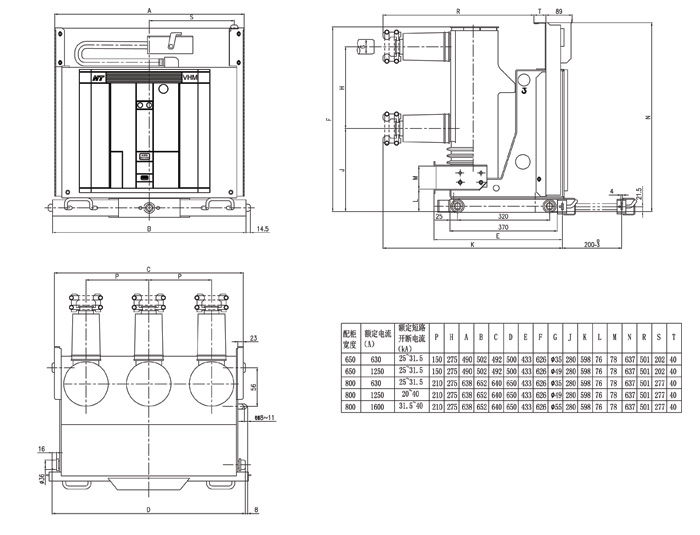

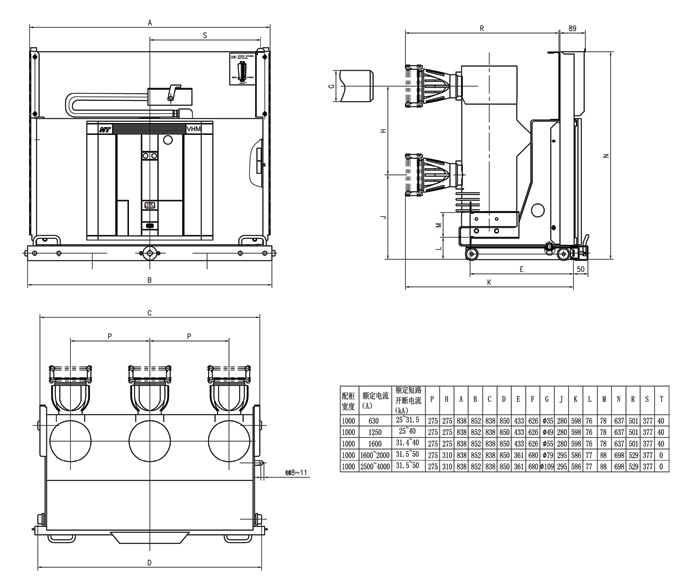

4. 外形尺寸

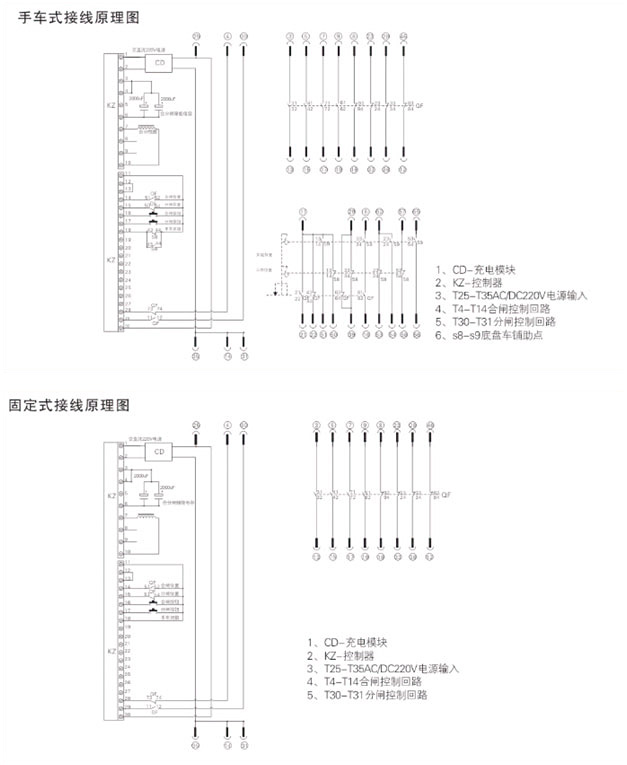

5. 原理图



6. 订货表

□VHM12 (组装式)

□VHM12(固封式)

□手车式

□固定式

额定电流(A)

□630

□1250

□1600

□2000

□2500

□3150

□4000

额定短路开断
电流(kA)

□20
□25
□31.5

□20
□25
□31.5
□40

□31.5
□40
□50

□31.5
□40
□50

□31.5
□40
□50

□31.5
□40
□50

□40
□50

相间距P(mm)

□150
□210
□275

□150
□210
□275

□210
□275

□275

□275

□275

□275

极间距H(mm)

□205
□275

□205
□275

□275
□310

□310

□310

□310

□310

配合柜宽(mm)

□650

□800

□1000

数量(台)



操作电压(V)

储能回路

□AC110

□DC110

□AC220

□DC220

操作回路

□AC110

□DC110

□AC220

□DC220

二次航空插座

□配二次航空插座

□无二次航空插座

外形尺寸

□标准外形(见样本)

□非标准外形(请附图)

二次接线

□标准外形(见样本)

□非标准外形(请附图)

固定式连锁

□标准连锁

□非标准连锁

□无连锁

其他技术要求




(将表格中VSH12-E改成VHM-12)
